一．概述
欣諭共晶點測試儀用于測試液態樣品在冷凍或融化過程中的共晶點/共融點，或測試樣
品的阻抗/溫度變化曲線。
7 寸真彩色觸摸屏；
1 路溫度測量(-100~+100℃)；
1 路阻抗測量(1K~10MΩ)，專用進口數字芯片，1KHZ 交流激勵，量程
自動切換；
溫度探頭: -100~+100℃(1%精度), 1 米線長三線制鉑電阻 PT100 傳感器；
阻抗探頭:1K~10MΩ(5%精度), 1.5 米線長不銹鋼雙探針；
自動記錄測量數據，自動計算共晶點；
實時顯示測量曲線，阻抗變化一目了然；? 128M 記錄存儲空間；
U 盤導出記錄(EXCEL 格式)；
12V 直流供電；
主機工作溫度-20°~ +70℃, 連續可靠運行>72 小時；
二， 硬件組成及接線
本儀器由主機和探頭組成。
主機為 7 寸真彩色觸摸屏一體機。
探頭為溫度探頭和阻抗探頭。
三， 操作指南
1，開機
連接好探頭，將探頭完全浸入試品，打開電源，開機后顯示開機界面，
開機界面中點擊觸摸屏中間位置，則進入主界面。
5 秒內沒有點擊，則系統自動進入主界面。

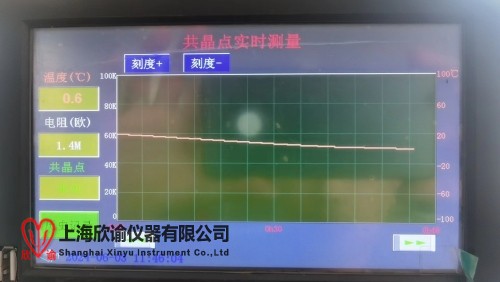

2，測量主界面
A, 溫度-阻抗模式
左列顯示介質的當前測量溫度和電阻值。
中間部分為曲線窗口，實時顯示當前溫度和電阻的對應曲線。
X 坐標為溫度值，范圍為-99 攝氏度~+99 設置杜，按向左按鈕或向右按鍵調
整當前曲線的溫度查看范圍。
Y 坐標為電阻值，通過刻度+/刻度-按鈕可以調整電阻范圍，Z大范圍為
0~10M，Z小范圍為 0~250K。
系統在自動測量的同時會實時計算共晶點，如果找到共晶點，則在共晶點顯
示框顯示(共晶點溫度) ，也可以點擊共晶點顯示框 ，則系
統會重新尋找計算共晶點。
B, 時間-溫度/阻抗模式
曲線窗口，實時顯示當前時間與溫度和電阻的對應曲線，其他與 A 相同。
按歷史記錄按鈕則進入歷史記錄畫面。
3，歷史記錄
首選進入歷史記錄選擇畫面，如上圖。
系統將測量值自動記錄到文件中，每次開機會自動創建一個記錄文件，比如，
開機時間為 2020 年 7 月 5 日 13:25:07，則創建文件 20200705_132507.csv，通
過此界面選擇需要查看的歷史記錄文件。
選好文件后可以刪除該記錄文件，也可以點導出按鈕，將該文件導出到 U 盤
中。(操作前請插好 U 盤，建議選擇 8G 以下的小容量 U 盤,FAT 格式)。
點確認，則進入歷史記錄波形查看界面。
該界面顯示對應歷史記錄文件的波形曲線。
X 坐標為溫度值，范圍為-99 攝氏度~+99 設置杜，按向左按鈕或向右按鍵調
整當前曲線的溫度范圍。
Y 坐標為電阻值，通過刻度+/刻度-按鈕可以調整電阻范圍，Z大范圍為
0~10M，Z小范圍為 0~250K。
按返回退出。
按數據表格則以數據表格方式查看歷史數據記錄，如下圖
該界面以 EXCEL 表格形式顯示歷史記錄。
按上一頁/下一頁翻頁，按首頁回到第一頁。
按返回退出。
4，工廠設置主界面按住左上角 3 秒以上，會彈出密碼輸入界面:
四， 注意事項
1，正常阻抗判斷
通常液態試品的阻抗范圍為幾 K 到幾百 K 范圍，將探頭放入試品后如果
測量阻抗不在此范圍，則可能探頭異?；蛱筋^未與試品完全接觸。
如果試品測量阻抗小于 1K， 則取出探頭進行清潔，注意查看探頭里面
的兩根電J片是否短路。
如果試品測量阻抗大于 1M，則可能是探頭里的電J片未與試品完全接
觸，比如有氣泡或異物，需要取出探頭清潔后重新插入或攪拌一下。
探頭從試品中取出后，顯示阻抗應該大于 1M 或顯示開路，如果不對，
則需要清潔或甩干/吹干探頭。如果將探頭的電J插座從主機拔出，主機顯示阻抗仍然小于 1M，則說
明主機有故障或插座短路。
2，共晶點判斷
本儀器測量溫度從高到低過程中，試品的阻抗曲線。如果在某個溫度下，
試品的阻抗發生突然變化，或者試品的阻抗趨勢發生明顯變化，則認為這個
溫度點為試品的共晶點。
如下圖，試品從室溫開始冷凍，可以看出，一直到接近-10℃，阻抗一直
比較恒定，從-13℃左右開始，阻抗明顯呈上升趨勢，因此可以判斷共晶點為
-13℃左右。
一般來說，儀器會根據曲線圖自動判斷共晶點溫度，在一些特殊情況下，
曲線的變化可能更緩慢，導致系統無法判斷出共晶點，此時可人工根據曲線
去判斷共晶點。
五， 尺寸圖
本產品使用卡扣式安裝，只需在面板上開對應的方窗即可。面板開窗尺寸：196*136mm
